Açıklama

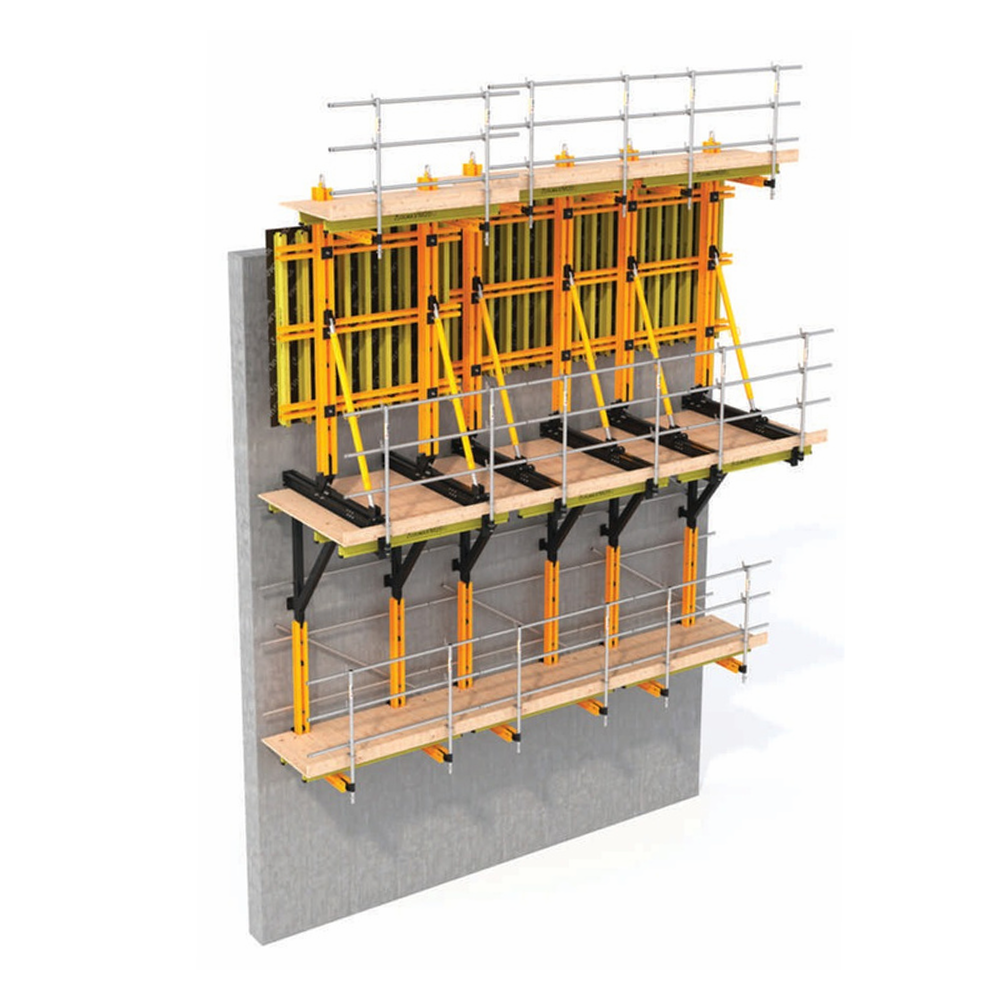

Tek yüzlü perde kalıpları çelik destek elemanları daha önceden betona gömülen kaybolan tie-rodlara veya sökülebilen konik beton civatalarına bağlanarak zeminden destek alınır. Kalıba gelen taze beton basıncı yük payandaları ile betona gömülen ankrajlara iletilir. Çelik destek elemanları ara mesafeleri beton yüksekliğine ve buna bağlı taze beton basıncına göre belirlenir. Vinç yardımı ile hızlı imalata olanak verir. 50kN/m2’ye uygun olarak dizayn edilmiştir. Piyasada Tek Taraflı Perde Duvar Kalıbı, Tek Yüzlü Kalıp, Perde Kalıbı, Tek Yüz Perde Kalıp Sistemi gibi isimlerde bilinir.
– Yüksek yapılar, iş ve alışveriş merkezleri, metro yeraltı istasyonları, endüstriyel yapılar, enerji tesisleri, hastane
sağlık tesisleri, istinat duvarları, izolasyon perdeleri, HES projeleri, baraj gövdeleri vb. projelerde kullanılır.
– Perde kalıplarının diğer yüzlerine perde panosu konulamayıp, tie-rod ile bağlanamadığı durumlarda kullanılır.
– Çelik destek elemanları daha önceden betona gömülüp kaybolan tie-rodlara veya sökülebilen konik beton civatalarına
bağlanarak zeminden destek alınır.
– Kalıba gelen taze beton basıncı yük payandaları ile betona gömülen ankrajlara iletilir.
– Çelik destek elemanları ara mesafeleri beton yüksekliğine ve buna bağlı taze beton basıncına göre belirlenir.
– Beton yüksekliğine ve kalınlığına göre iki farklı tipte dizayn edilmektedir.
– Tip 1, hmax = 350cm.
-Tip 2, hmax = 600cm.’dir.
– Vinç yardımı ile hızlı imalata olanak verir.
